Steigern Sie Performance und Effizienz im Test mit der Prüfstandsautomatisierung WTCS
Die Prüfstandsautomatisierung hat in den letzten Jahren einen immer größeren Einfluss auf die industrielle Produktion und die Entwicklung von Produkten. Eine der Schlüsseltechnologien in diesem Bereich ist das Wind Tunnel Control System (WTCS).
WTCS ist eine leistungsfähige Plattform, die seit vielen Jahren in unzähligen aeroakustischen und thermischen Windkanälen, Prüfkammern und Funktionsprüfständen zum Einsatz kommt. Sie bietet Ihnen eine ausgereifte Prüfstandsautomatisierung für Ihre Groß- und Komponentenprüfstände, mit der Sie Ihre Tests effizient und prozesssicher durchführen können. Die Prüfstandsautomatisierung WTCS trägt maßgeblich dazu bei, die Leistung und Qualität Ihrer Produktvalidierung zu verbessern, Kosten zu reduzieren und unterstützt die Entwicklung neuer Technologien.
Erfüllt Ihre Prüfstandsautomatisierung bereits alle Ihre Anforderungen?
Wie Sie wissen, ist eine zuverlässige Prüfstandsautomatisierung ein wichtiger Bestandteil für die Entwicklung und Validierung Ihrer Produkte. Durch sie können Sie Ihre Produkte schneller, genauer und kosteneffizienter testen. Leider stehen viele Prüfabteilungen aber immer noch vor folgenden Herausforderungen, wenn sie noch keine geeignete Automatisierung für ihre Prüfstände gefunden haben, die ihren Bedürfnissen entspricht:
- Entwicklungskosten reduzieren: Die Produktentwicklung soll kosteneffizient durchgeführt werden. Aber wie verhindert man hohe Kosten durch stetig steigende und sich ändernde Anforderungen an die Tests?
- Datenaustausch zwischen den Systemen vereinfachen: Für die Testplanung, Testdurchführung und das Datenmanagement gibt es oft unterschiedliche IT-Systeme. Das führt nicht selten dazu, dass Daten manuell zwischen den Systemen ausgetauscht werden müssen. Wie gestaltet man diesen Prozess effizient und sicher?
- Testzeiten optimieren: Nacheinander ablaufende Vorbereitungs- und Testphasen führen in der Regel zu Leerlaufzeiten. Wie kann man die effektiven Testzeiten erhöhen?
- Transparenz und Rückverfolgbarkeit gewährleisten: Zur Qualitätssicherung ist es notwendig, alle Daten jederzeit abrufbar und nachverfolgbar zu speichern. Wie kann man also sowohl die Reproduzierbarkeit von Tests als auch deren Transparenz sicherstellen?
WTCS wurde entwickelt, damit Sie diese und weitere Herausforderungen zuverlässig meistern und effizient die Qualität Ihrer Tests in der Produktentwicklung und Produktvalidierung steigern können. Warum ist WTCS die optimale Prüfstandsautomatisierung für Sie?
Darum ist WTCS das ideale System zur Prüfstandsautomatisierung, wenn Sie hohe Qualitätsansprüche haben und wertvolle Ressourcen effizient nutzen möchten
WTCS ist das universelle Automatisierungssystem für Ihren Prüfstand. Durch die Integration aller Subsysteme stehen alle relevanten Parameter jederzeit zur Verfügung. Sie können alle Informationen übersichtlich visualisieren. WTCS bietet Ihnen die volle manuelle Kontrolle über alle Funktionen des Prüfstands. Gleichzeitig haben Sie mit Test Sequencern umfassende Automatisierungsmöglichkeiten zur Steuerung Ihres Testablaufs und der Monitoring-Prozesse. Weitere Automatisierungen nehmen Ihnen viele aufwendige Routineaufgaben ab, sodass Sie mehr Zeit für komplexere Tasks mit höherer Priorität haben. So gestalten Sie Ihre Prozesse effizienter und können Ihren Prüfstand sogar unbeaufsichtigt und vollautomatisch vorkonditionieren.
WTCS ist modular aufgebaut und kann nach Ihren Wünschen konfiguriert werden. Selbst das Anpassen der Subsystem-Anbindung führen Sie schnell und kostengünstig durch: mit den von WTCS unterstützten gängigen Industriestandards wie Modbus, PROFINET, DoIP, CAN, LIN, aber auch binären oder Text-basierten TCP- und UDP-Protokollen. So sind Sie für die Zukunft bestens gerüstet.
In WTCS lassen sich neue Workflows, neue Funktionen und Anpassungen am Datenmodell leicht durch zusätzliche Plattform-Module und einfache Konfiguration kostengünstig umsetzen. Selbst hochindividuelle Anforderungen können Sie mit Ergänzungsmodulen einfach integrieren lassen.
WTCS bietet Ihnen eine durchgängige und prozesssichere Verwaltung und Durchführung von Tests und integriert flexibel und zuverlässig alle unterschiedlichen Gewerke und Messsysteme Ihres Prüfstands. Es bietet Ihnen Schnittstellen zu externen Testplanungs- und Datenmanagementsystemen wie das Werum-eigene HyperTest® Boost, aber auch zu Systemen anderer Anbieter, an die Sie es nahtlos anbinden können. So gehören manuelle Datentransfers der Vergangenheit an.
Auch bei der Minimierung der Leerlaufzeiten am Prüfstand unterstützt Sie WTCS. Einerseits können parallel zu laufenden Tests bereits weitere Tests vorbereitet werden. Andererseits bietet Ihnen WTCS die Möglichkeit, Auf- und Umbauanweisungen für die zuständigen Mitarbeiter bereitzustellen, damit Sie Ihre Rüstzeiten verkürzen und ihren Prüfstand optimal nutzen können. Und schließlich sorgt die automatisierte Ausführung von Testsequenzen für maximale Effizienz während der Messungen.
Mit WTCS haben Sie den kompletten Überblick über alle relevanten Daten: Alle Ereignisse werden lückenlos dokumentiert und sind jederzeit abrufbar. Die Reproduzierbarkeit Ihrer Tests stellen Sie durch die Wiederverwendbarkeit von Konfigurationen und Testsequenzen sicher.

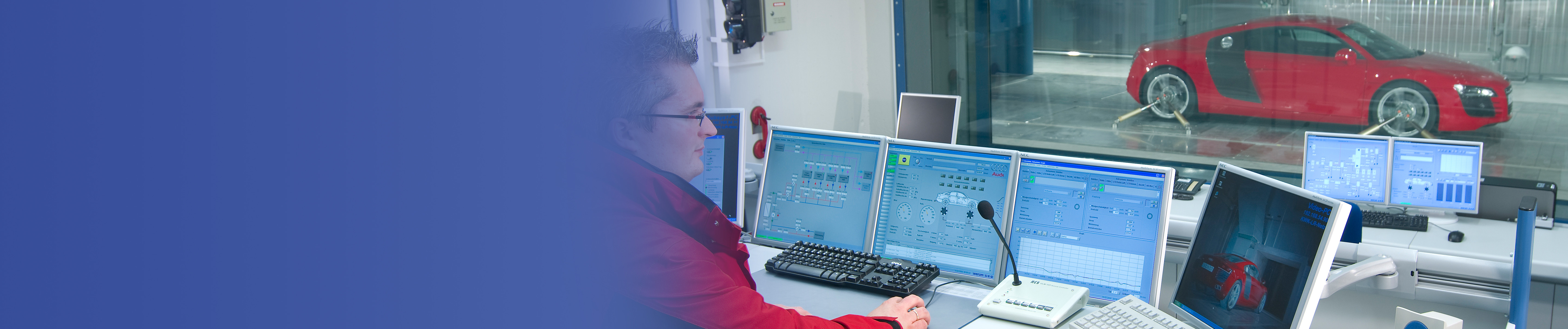

Gewinnen Sie automatisch die volle Kontrolle über Ihren Prüfstand und Ihre Daten
WTCS ist die zentrale Informations- und Bedienplattform für Ihren Prüfstand. Durch die Integration aller Komponenten und Subsysteme erhalten Sie alle relevanten Metadaten und Parameter. Diese Informationen stehen Ihnen für Berechnungen, Anzeigen und die Datenaufzeichnung zur Verfügung und können auch für die automatisierte Ablaufsteuerung verwendet werden.
Die zentrale Aufzeichnung der Daten erfolgt testbezogen, sodass die Ergebnisse stets im richtigen Testkontext gespeichert werden. Bei automatischen "Post-Test"-Analysen können Sie Datenbestände des Automatisierungssystems mit lokal in den Subsystemen erfassten Daten zusammenfassen. So erweitern Sie den Testkontext und gewährleisten jederzeit die Vollständigkeit aller Daten.
Der vollständige Testkontext bietet zusammen mit einer Änderungsverfolgung eine lückenlose Dokumentation und gibt Ihnen die volle Kontrolle darüber, wer auf die Daten zugreifen kann.
WTCS
WTCS ist eine umfangreiche Plattform, die viele Aspekte einer modernen Prüfstandsautomatisierung bereits standardmäßig erfüllt. WTCS ermöglicht die Kollaboration zwischen Prüfstandsbediener und Prüfstandskunde und integriert alle Gewerke.
Einfache Automatisierung für Ihren Prüfstand
Für die Ausführung von Testsequenzen bringt WTCS verschiedene Test Sequencer mit. Je nach Anwendungsfall können Sie so die jeweils passende Komponente auswählen: Das reicht von einfachen Schrittketten und Stützstellen-basierten Profilen über hochaufgelöste Fahrprofile bis hin zu äußerst leistungsfähigen Testausführungsmaschinen für hochkomplexe Prüfmethoden.
Mit weiteren Automatisierungsfunktionen des WTCS können Sie zum Beispiel jegliche Parameter auf Grenzwerte überwachen und als Reaktion auf Grenzwertverletzungen passende Sequenzen ausführen lassen.
MTZextra Fachartikel: Testen in regulierten Umfeldern am Beispiel WLTP
Das Messverfahren zur Bestimmung der Abgasemissionen und des Kraftstoff-/Stromverbrauchs von Kraftfahrzeugen ist mit strengen Anforderungen an die Durchführung verbunden. Werum zeigt, wie ein Testmanagementsystem die Qualität und Effizienz des Testzyklus steigert sowie nachverfolgbare und reproduzierbare Prozesse schafft.
Maximale Effizienz für Ihre wertvolle Testzeit am Prüfstand
Ihr Prüfstand sollte in jedem Fall optimal genutzt werden. WTCS bietet Ihnen dafür die weitgehende Automatisierung aller Routineaufgaben, wie beispielsweise Auswertungen, Datenarchivierungen und administrative Aufgaben.
Zusammen mit dem nahtlosen Datenaustausch mit globalen Test- und Datenmanagementsystemen haben Sie so die besten Voraussetzungen, um Ihre produktiv nutzbare Zeit im Prüffeld zu maximieren.
Durch Online-Berechnungen mit entsprechenden Überwachungsalgorithmen und automatisch ausgeführter „Post-Test“-Analyse können Sie Fehler und Abweichungen frühzeitig erkennen und daraufhin den Test umgehend abbrechen und zeiteffizient wiederholen, solange Ihnen der Prüfling noch in der aktuellen Konfiguration ohne Verlust durch Umbauzeiten zur Verfügung steht.
Da es möglich ist, mehrere Bedienstationen gleichzeitig in unterschiedlichen Rollen zu nutzen, können Prüfstandsbediener und Testingenieure über das WTCS direkt zusammenarbeiten. Um die Prüfstandszeit optimal auszunutzen, kann der Ingenieur die Daten des vorherigen Tests auswerten, die aktuellen Live-Daten des laufenden Tests überwachen und einen weiteren Test vorbereiten, während der Prüfstandsbediener zeitgleich schon den nächsten Test durchführt.
Um auch die reine Testzeit optimal zu nutzen, sind Testsequenzen so aufgebaut, das direkt im Anschluss an einen Messschritt bereits die nächsten Sollwerte angefahren werden können, während die Daten des vorangegangenen Schrittes asynchron im Hintergrund gespeichert und verarbeitet werden.
Ein besonderes Feature ist die dynamische Steuerung der Messdauer: Anhand definierter Stabilitätskriterien wird hierbei eine Messung vorzeitig beendet, sobald sich die Messdaten stabilisiert haben. Wurde die voreingestellte Maximaldauer erreicht, beendet sich der Messschritt wie geplant automatisch. Sollten die Stabilitätskriterien nicht wie erwartet erreicht worden sein, wird dies zur Qualitätssicherung in den Ergebnisdaten des Messschrittes dokumentiert. Auf Basis dieser Erkenntnisse können so Schritt für Schritt Testabläufe optimiert werden.
Reduzieren Sie manuelle Fehler signifikant und steigern Sie so die Qualität
WTCS reduziert durch die umfassende Automatisierung von Aufgaben signifikant manuelle Fehler. Mit geeigneten Schnittstellen können Sie WTCS in die Unternehmensprozesse Ihrer Prüf- und Entwicklungsabteilungen integrieren und so medienbruchfreie Datenflüsse für den Import von Testaufträgen und die Übergabe von Ergebnisdaten an Archivsysteme etablieren.
Auch „Post-Test“-Datenauswertungen und Report-Erzeugungen laufen vollkommen automatisch ab. Über die Metadaten der Testbeschreibung können Sie genau bestimmen, welche Auswertungen durchgeführt und welche Reports zu dem konkreten Test erstellt werden sollen. Auswertungen können außerdem regelbasierte Prüfungen enthalten, die die Testergebnisse hinsichtlich der Einhaltung der Testanforderungen analysieren. So können manuelle Fehler in der Testkonfiguration und Durchführung entdeckt und in einem wiederholten Test sofort korrigiert werden.
Die leistungsfähige lokale Testverwaltung des Systems fasst alle Informationen zu einem Test zusammen. Alle Änderungen und Arbeitsschritte werden von WTCS nachverfolgbar dokumentiert. So unterstützt WTCS das normkonforme Arbeiten z.B. nach ISO 17025 oder für Versuche nach Messverfahren wie WLTP.
WTCS - Distributed Supervisory Control Integration Platform (in Englisch)
Zusammen mit den modularen Kernfunktionen für Mess- und Konfigurationsdatenverwaltung, Testablaufsteuerung mit Analyse, Fehlermanagement, zentraler Datenspeicherung, Online-Datenverteilung sowie Online-Berechnung und -Visualisierung ermöglicht WTCS den Aufbau von Leitsystemen, die durch Modifikation der Systemkonfiguration an kundenspezifische Aufgabenstellungen angepasst werden können.
WTCS - Efficient Management of Complex Test Centers (in Englisch)
Beschreibung der heutigen Herausforderungen für komplexe Prüfungszentren und wie es mit WTCS gelingt, die Lifecycle-Kosten zu senken, nahtlose Prozessabläufe zu realisieren, die Effizienz zu steigern und die Qualitätssicherung zu verbessern.
Reduzieren Sie Kosten durch ein effizientes und bewährtes Modulsystem
Mit seinem modularen Aufbau und die für viele Anwendungsfälle vorhandenen Module bietet die WTCS-Plattform die Möglichkeit, die unterschiedlichsten Prüfstände zu automatisieren. Hierzu gehören Aeroakustische Windkanäle, Thermische Prüfstände und Funktionsprüfstände für einzelne Bauteile und Baugruppen.
Die Standardisierung der Automatisierungssysteme im Prüffeld mit der Plattform WTCS verringert die Entwicklungsaufwände erheblich und erleichtert die Integration unterschiedlicher Prüfstände in den übergeordneten Testprozess.
Der Einsatz von Subsystemtreibern als Hardware Abstraction Layer (HAL) ermöglicht Ihnen außerdem das einfache Hinzufügen oder Austauschen von Gewerken, ohne dass andere Gewerke, Methoden oder grundlegende Systemeigenschaften verändert werden müssen. Der Austausch gelingt schnell und sicher durch die Anpassung der Treiberkonfiguration.
Die breite Anwenderbasis von WTCS treibt die kontinuierliche Weiterentwicklung der Basiskomponenten voran. So erhalten Sie genau die Erweiterungen, die Sie benötigen. Neue Anwendungsfälle aus der Praxis lassen neue Softwaremodule entstehen. Alle Anwender können Lizenzen für diese neuen Komponenten erwerben und so von den aktuellsten Entwicklungen profitieren.
Als bewährte Plattform mit langjährigem Praxiseinsatz können Sie sich auf WTCS verlassen. Der Einsatz in vielen Installationen sorgt durch die Breite des Einsatzspektrums für eine hohe Testabdeckung bei der Weiterentwicklung und einen hohen Qualitätsstandard aller Komponenten.

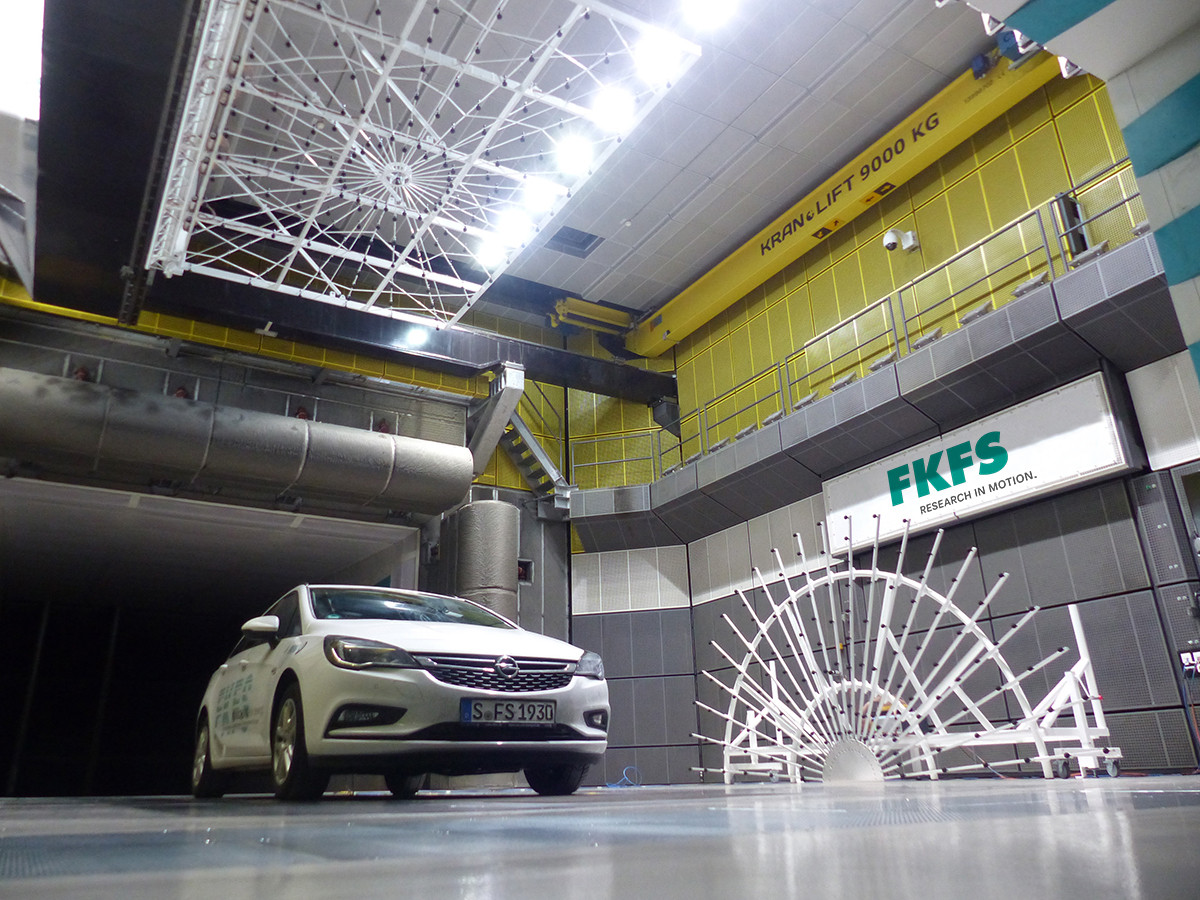

Technischer Beitrag: “Software-Supported Processes for Aerodynamic Homologation of Vehicles”
Im Rahmen des „FKFS 2024 Stuttgart International Symposium“ ist ein Fachbeitrag von Dr. Jan Jacob (Geschäftsfeldentwicklung Werum) veröffentlicht worden.
Der Autor stellt eine ganzheitliche Software-Lösung vor, die ein effizientes und regelkonformes Management des aerodynamischen Homologationsprozesses ermöglicht.
Das englische Paper kann auf der Website von SAE International erworben werden: https://www.sae.org/publications/technical-papers/content/2024-01-3004/
Jacob, J., "Software-Supported Processes for Aerodynamic Homologation of Vehicles," SAE Technical Paper 2024-01-3004, 2024, https://doi.org/10.4271/2024-01-3004.
Diese praktischen Funktionen sorgen für einen reibungslosen und effizienten Betrieb Ihrer Prüfstände
WTCS bietet Ihnen alle Funktionen, die Sie für den reibungslosen und effizienten Betrieb von kompakten Komponentenprüfständen, Großprüfständen und Prüffeldüberwachungssystemen benötigen:
Über Schnittstellentreiber bindet WTCS alle Gewerke des Prüfstands nahtlos ein. Die Treiber dienen als Hardware Abstraction Layer, der die einzelnen Gewerke isoliert und einen einfachen Austausch der einzelnen Gewerke über den gesamten Lebenszyklus des Prüfstands ermöglicht. Dadurch bleiben die Gewerke unabhängig voneinander und es erleichtert die Inbetriebnahme der Gewerke, da sie einzeln getestet und in das System integriert werden können. So bleibt auch beim Ausfall eines Gewerks der restliche Prüfstand einsatzfähig.
Die Kommunikationsprotokolle der einzelnen Gewerke können sehr unterschiedlich sein. WTCS ist hier der Vermittler zwischen den Welten: Sowohl etablierte Industriestandards wie PROFINET und Modbus als auch proprietäre Protokolle, die z.B. auf TCP/IP aufsetzen, werden unterstützt oder können individuell integriert werden.
Durch die Einbindung sowohl der Gewerke, die den Prüfstand steuernd beeinflussen, als auch der Messsysteme zur Datenerfassung ist WTCS die zentrale Instanz, die alle Daten und Abläufe am Prüfstand vereint, überwacht und steuert.
WTCS bietet dem Anwender in der Benutzeroberfläche einen Zugriff auf alle Gewerke und Messsysteme. Jeder Parameter kann manuell beeinflusst werden. Hierbei können für den sicheren Betrieb Eingabegrenzen abhängig von Betriebszuständen des Prüfstands berücksichtigt werden. Somit hat der Anwender immer die volle Kontrolle über den gesamten Prüfstand in einem zentralen System.
WTCS stellt unterschiedliche, auf die jeweiligen Anwendungsfälle zugeschnittene Test Sequencer für automatische Abläufe zur Verfügung. Genau wie die Anwender bei der manuellen Steuerung können auch die Test Sequencer auf alle Parameter zugreifen. Auch die Kombination von automatisierten Abläufen und manueller Steuerung ist möglich. Damit können z.B. im Fehlerfall die Testsequenzen angehalten werden, um manuell Korrekturen vorzunehmen und danach den Ablauf fortzusetzen. So sind auch manuelle Feinjustierungen in automatischen Abläufen möglich. Alle manuellen und automatischen Vorgaben werden gemeinsam aufgezeichnet, um immer den tatsächlichen Stand der Testdurchführung vollständig zu dokumentieren.
Die leistungsfähigen Optionen der Test Sequencer von WTCS erlauben parallele Abläufe, die über Synchronisationspunkte wieder zusammengeführt werden können. Hiermit lassen sich auch Nebenläufigkeiten abbilden. Im Hintergrund können dadurch sequenz- und prüflingsabhängige Überwachungen vorgenommen werden, mit denen die Sequenzen beeinflusst oder abgebrochen werden können.
Die Entwicklung von Testsequenzen als wohldefinierte, festgelegte Prüfmethoden durch Prüffeldingenieure erhöht die Qualität zusätzlich. Der Prüfstandsbediener kann so vorgefertigte Methoden einfach auswählen, um sie zu parametrieren. Diese Arbeitsweise erhöht die Effizienz durch geringere Fehleranfälligkeit und schnelleren Arbeitsfortschritt am Prüfstand.
WTCS bietet eine umfangreiche integrierte Testverwaltung für die lokalen Aufgaben am Prüfstand an sowie auch Schnittstellen, die eine Verbindung zu übergeordneten Testplanungs- und Datenmanagementwerkzeugen gewährleisten. Deshalb lässt sich WTCS problemlos in übergeordnete Unternehmensprozesse einbinden. WTCS arbeitet perfekt mit dem Werum-eigenen Testplanungs- und Prozessmanagementsystem HyperTest zusammen, lässt sich durch die vorhandenen Schnittstellen aber auch nahtlos an andere bereits vorhandene Prozessmanagementsysteme anbinden.
Die Testverwaltung im WTCS bietet die vollständige Beschreibung von Tests mit allen Metadaten zum Test, dem Prüfling, dem eingesetzten Equipment sowie weiteren, anwendungsspezifisch konfigurierbaren Informationen. Ein Testprojekt wird logisch in Test Sessions unterteilt, die einer Prüfstandzeit mit einem Prüfling entsprechen, und in Test Runs, die die Ausführung einer bestimmten Testprozedur beschreiben. In diesen Test Runs können als Untereinheit Test Steps für quasi-statische Messungen bzw. Profil-Wiederholungen verwendet werden, um die Datenerfassung weiter zu strukturieren.
Die Testverwaltung ist eine vollintegrierte datenbankbasierte Lösung mit Templates für die effiziente Wiederverwendung von Informationen und umfassenden Recherchemöglichkeiten für die Anwender. Die umfassende Dokumentation der Testdurchführung und eine vollständige Änderungshistorie machen es möglich, wichtige Qualitätsstandards wie ISO 17025 einzuhalten, und konform zu Messvorschriften, wie z.B. WLTP, zu arbeiten.
WTCS unterstützt die gleichzeitige Bedienung über mehrere Workstations. Dies erlaubt die enge Zusammenarbeit von Prüfstandsbediener und Entwicklungsingenieur in Großprüfständen für eine effiziente Nutzung der Prüfstandszeit und eine optimale Datenbereitstellung für unterschiedliche Nutzerkreise. Zur besseren Benutzerunterstützung kann die Darstellung der Informationen maßgeschneidert an die einzelnen Benutzerrollen angepasst werden.
WTCS stellt interne Verzeichnisstrukturen für die Datenaufzeichnung bereit, die der Struktur der Testorganisation in der Testverwaltung entsprechen. Dabei werden zum einen die in der Prüfstandsautomatisierung anfallenden Daten aufgezeichnet und zum anderen automatisiert die Daten von den Messsystemen abgeholt, die das Messsystem lokal aufgezeichnet hat. Damit diese Daten bereits von den Messsystemen entsprechend gepflegt werden können, stellt WTCS auch allen Gewerken die Metadaten aus der Testverwaltung über entsprechende Schnittstellentreiber zur Verfügung. Die Verzeichnisstrukturen für die Datenerfassung und -ablage können per Konfiguration weiter strukturiert werden, z.B. nach Messdaten, Auswertungen, Reports, Fotos etc.
Das Rollen- und Rechtesystem von WTCS verwaltet den Zugriff auf die Verzeichnisse und die Dateien und stellt sicher, dass ausschließlich berechtigte Anwender die Daten am Prüfstand einsehen können. Dies erlaubt auch den Betrieb für unterschiedliche interne und externe Kunden, ohne dass Daten der unterschiedlichen Nutzerkreise für Unberechtigte sichtbar werden. Gleichzeitig besteht immer voller Zugriff für die Anwender auf die Daten des aktuellen Tests. Der Kunde des Prüfstands kann über konstante Netzfreigaben auf seine Daten zugreifen. Zur Steigerung der Effizienz und Qualität unterstützt WTCS automatische Hintergrundprozesse zur Archivierung und Festplattenbereinigung, die dem Bedienpersonal aufwändige Routineaufgaben abnehmen und manuelle Fehler vermeiden.
WTCS sorgt für eine nahtlose Integration von Auswerte-Tools in den Arbeitsprozess. Standard-Tools wie NI DIAdem™ werden von WTCS so automatisiert, dass "Post-Test"-Auswertungen und Reportgenerierung direkt nach der Messdatenerfassung völlig ohne manuelle Eingriffe durchgeführt werden können. Umfangreiche Basisskripte für das Datei-Handling und die Datenverarbeitung können genutzt werden, um individuelle Auswertungen effizient und in kürzester Zeit zu erstellen. Das Testmanagement startet die Auswertungen direkt am Ende von Prüfschritten, Prüfabläufen oder Prüfsitzungen. Auch die Metadaten aus dem Testmanagement können in die Auswertungen einbezogen werden. So ist es z.B. möglich, die Sprache des Reports zu wählen oder den Umfang der Auswertungsschritte in Abhängigkeit vom Testtyp zu bestimmen.
Im Rahmen der Auswertungen lassen sich PDF-Reports erzeugen, die als Prüfnachweise in der lückenlosen Dokumentation z.B. nach ISO 17025 oder für Homologationen von Prüflingen genutzt werden können. Werden Prüfnachweise und Dokumentation in einem übergeordneten System wie HyperTest Boost oder einem anderen Testprozessmanagementsystem geführt, können Daten und Reports über die im WTCS vorhandenen Schnittstellen an dieses System übertragen werden.
WTCS kann vollständig in den Testprozess im Unternehmen integriert werden. Die automatische Übernahme von Testaufträgen, z.B. aus HyperTest Boost oder anderen Testprozessmanagementsystemen, vermeidet manuelle Übertragungsfehler und nimmt den Anwendern lästige Routinearbeiten ab. Durch den bidirektionalen Austausch von Stammdaten, wie Personen, Prüflingen, Testsequenzen oder Analyseprozeduren, wird der Pflegeaufwand minimiert und die Datenkonsistenz erhöht.
Die Anbindung von weiteren Systemen wie Archiv- oder Datenmanagementsystemen garantiert die vollautomatisierte, fehlerfreie und lückenlose Übermittlung der Ergebnisdaten an unternehmensweite Systeme. Hierbei werden sämtliche Metainformation des Tests zusammen mit Änderungshistorie, Kommentaren, Messdaten, Auswertungen, Berichten und beliebigen Begleitdokumenten wie z.B. Fotos als strukturierter und umfassender Datensatz behandelt, um Datenkonsistenz und -qualität zu gewährleisten.
WTCS bietet eine Vielzahl von praxisorientierten Standardfunktionen zur Testkonfiguration und -durchführung. Mit Schnittstellenprozessen lassen sich nicht nur innerhalb des Prüfstands Gewerke integrieren. Das WTCS lässt sich auch an unternehmensweite Test- und Datenmanagementlösungen anbinden. Darüber hinaus bieten die WTCS-Module Standardkomponenten für alle Aspekte der manuellen und automatisierten Kontrolle des Prüfstands. Sehr spezifische Anwendungsfälle lassen sich durch die Implementierung von Zusatzkomponenten abdecken. Hierfür stehen Programmierschnittstellen (APIs) zu allen wichtigen Kernfunktionen in gängigen Programmiersprachen zur Verfügung.
Für den Einsatz in einem breiten Spektrum von Prüfständen und Prüffeldern bietet WTCS ein hohes Maß an Individualisierungsmöglichkeiten. Neben der Auswahl der eingesetzten Module als erstem Individualisierungsschritt sind auch die Module selbst noch weitgehend konfigurierbar. Anwender können die Module in komfortablen Administrationsdialogen weiter konfigurieren und so ohne großen Zeit- und Kostenaufwand anpassen.
Auch umfassende Prozesse wie Datenarchivierung, Festplattenbereinigung und Systemüberwachung laufen weitestgehend automatisiert ab und minimieren die administrativen Aufwände. Für die verbleibenden manuellen Aufgaben stehen den Administratoren Dialoge zur Verfügung, die ein effizientes, intuitives und fehlerfreies Arbeiten ermöglichen. Dadurch können WTCS-basierte Automatisierungssysteme in vielen Prüffeldern ohne die Notwendigkeit von Serviceabsprachen mit zentralen IT-Abteilungen direkt durch die Fachabteilungen betreut werden. Das sorgt für kurze Entscheidungswege und schnelle Reaktionszeiten. Ein Wartungs- und Pflegevertrag gewährleistet die Verfügbarkeit und kontinuierliche Weiterentwicklung.
Module
WTCS ist modular aufgebaut und bietet Ihnen ein Basispaket und weitere optionale Module, mit denen Sie die Plattform exakt an Ihre Bedürfnisse anpassen können:
Basispaket
Der WTCS Data Server dient der zentralen Datenverteilung. Hauptkomponente des Data Servers ist der Value Pool, in dem für alle Parameter des Prüfstands die aktuellen Werte bereitgestellt werden. Alle berechtigten Prozesse können diese Werte lesen oder neue Werte für die konfigurierten Parameter in den Value Pool schreiben. Die Zugriffsberechtigungen verwaltet der angeschlossene Security Server. Der integrierte Data Logger speichert alle Werte chronologisch und unabhängig von der Testdurchführung in einer Ringspeicherdatenbank. Sie können für Analysezwecke verwendet werden. Der WTCS Data Server beinhaltet zudem eine Berechnungs-Engine, die die Umrechnung der im Value Pool vorliegenden Parameterwerte in neue Werte ermöglicht. Für diese Berechnungen können Formeln und Bedingungen verwendet werden. Somit lassen sich z.B. aus gemessenen Größen neue ableiten, rohe Messwerte mit Kalibrierwerten beaufschlagen oder komplexe Zustandswechsel im System einfach und nachvollziehbar für den Anwender darstellen.
Der WTCS Data Exporter dient der testbezogenen Aufzeichnung von Daten. Er wird von dem Test Sequencer kommandiert und übernimmt während einer Testsequenz bzw. während eines Testschritts die Aufzeichnung der Parameterwerte. Über sogenannte Exportlisten können unterschiedliche Parametersätze für unterschiedliche Tests aufgezeichnet werden. Dabei können auch mehrere Exportlisten gleichzeitig als Exportkonfiguration verwendet werden.
Die Aufzeichnung der Daten erfolgt in Dateien. Die Verzeichnisse werden vom WTCS Test Management auf dem WTCS-Server bereitgestellt. Für die Datenaufzeichnung stehen unterschiedliche Dateiformate zur Verfügung: Neben textbasierten Formaten wie CSV können auch binäre Aufzeichnungen z.B. im TDMS-Format vorgenommen werden.
Der WTCS Order Loader stellt die Schnittstelle zwischen Prüfstand und unternehmensweitem Testplanungs- und Testprozessmanagement dar. Er ist in der Lage, aus einem Testprozessmanagementsystem Prüfaufträge für den Prüfstand entgegenzunehmen und sie in der WTCS-Testverwaltung für die weitere Bearbeitung und Ausführung bereitzustellen.
Zum Abgleich von Stammdaten kann der WTCS Order Loader Listen mit Prüflingen, Bauteilen, Testsequenzen, Analysemethoden etc. mit dem Ressourcenmanagement des übergeordneten Testmanagements austauschen.
Zur Übertragung kann ein dateibasiertes Verfahren oder auch ein vom übergeordneten Testprozessmanagementsystem bereitgestellter Webservice verwendet werden. Als Datenformat kommt eine XML-Struktur zum Einsatz.
Werums Daten- und Testprozessmanagementsystem HyperTest Boost verfügt bereits über die passende Schnittstelle für den Datenaustausch, aber auch der Datenaustausch mit Fremdsystemen ist einfach möglich, da Werum mit seinem HyperTest Test Bed Adapter eine universell einsetzbare Softwarelösung für die Anbindung von Prüfständen an den Testprozess bietet.
Der WTCS Archiver stellt die Schnittstelle zwischen dem Prüfstand und einem Archivsystem oder einer Datenmanagementlösung dar. Er fragt vom WTCS Test Management zyklisch die abgeschlossenen Tests ab. Die Daten dieser Tests verpackt er in Archivpakete, die zusammen mit einer Beschreibungsdatei, die sämtliche Metadaten der Tests enthält, an das Archiv oder Datenmanagementsystem übergeben werden können.
Die Übergabe erfolgt dabei dateibasiert über Laufwerke für den Dateiaustausch. Nach der erfolgreichen Übertragung der zu archivierenden Daten übernimmt der WTCS Archiver auch die sichere Löschung von Ergebnisdaten vom WTCS-Server, sobald die konfigurierbare Vorhaltezeit für die Daten überschritten ist.
Das WTCS Event Management übernimmt die kontinuierliche Überwachung von Parametern im Value Pool. Treten beispielsweise Grenzwertverletzungen auf, dann werden sie in der Benutzeroberfläche visualisiert. Ebenso können auf bestimmte, durch Regeln definierbare Ereignisse hin Aktionen ausgelöst werden. Das kann der Versand einer E-Mail bei bestimmten Festplattenfüllständen sein, aber auch der Abbruch von Testsequenzen bei bestimmten Betriebssituationen. Darüber hinaus werden über das WTCS Event Management auch sämtliche Fehlermeldungen von Gewerken und WTCS-Prozessen auf dem WTCS-Server zusammengeführt und in der Oberfläche für den Anwender visualisiert.
Die WTCS-Bedienoberfläche besteht aus einem Framework, das Fenster und Displays für Standardansichten zur Verfügung stellt. Es wird durch Administrationsdialoge und Displays ergänzt, die von den weiteren WTCS-Modulen bereitgestellt werden. Darüber hinaus können individuelle, anwendungsspezifische Anzeigen implementiert werden, um im jeweiligen Anwendungsfall die optimale Darstellung der Prüfstandinformationen für den Bediener zu gewährleisten.
Einmal vom Anwender eingerichtete Anzeigekonfigurationen können als sogenannte Workspaces gespeichert und jederzeit wieder aufgerufen werden. Zusätzlich kann ein Standard-Workspace definiert werden, mit dem die Anwendung gestartet wird, um z.B. am Prüfstand für jeden Anwender beim Start der Anwendung einen wohldefinierten und vertrauten Überblick zu bieten.
Das WTCS Analysis Framework steuert Auswerteprogramme wie z.B. NI DIAdem™ an und stellt für NI DIAdem™ auch passende Bibliotheken mit Basisskripten zur Verfügung. Das Analysis Framework wird vom WTCS Test Management angesteuert und kann am Ende einer Test Session, eines Test Runs oder eines Test Steps die vorliegenden Daten einer individuellen Datenanalyse unterziehen. Hierüber lassen sich Datennormalisierungen, Prüfungen auf Normkonformität, Berechnungen von Ergebnisdaten oder die Erstellung von Prüfberichten realisieren.
Optionale Module
Die modularen, konfigurierbaren Subsystemtreiber binden Gewerke und Messsysteme des Prüfstands nahtlos in das Automatisierungssystem ein. Sie bilden den Hardware Abstraction Layer, um die einzelnen Gewerke voneinander zu entkoppeln. Für die Inbetriebnahme sind die Treiber mit eigenen Oberflächen stand-alone-fähig und können somit bereits in frühen Aufbauphasen für Schnittstellentests eingesetzt werden.
Die Treiber werden für die Kommunikation mit dem jeweiligen Gewerk konfiguriert. Hierfür wird zum einen das Kommunikationsprotokoll aus den vorhandenen Schnittstellen-Plug-ins ausgewählt bzw. ein spezifisches Plug-in für spezielle Protokolle implementiert. Zum anderen wird konfiguriert, welche Daten zwischen Gewerk und Treiber ausgetauscht werden sollen.
Das WTCS Test Management verwaltet die Metainformationen zu Testaufträgen, Prüflingen und allen weiteren testbegleitenden Umständen. Neben reinen Metadaten können auch Dokumente und Bilder abgelegt werden, um eine umfassende Dokumentation der Tests zu ermöglichen. Das Test Management dient der effizienten Nutzung des Prüfstands und der Qualitätssicherung durch die Dokumentation der Durchführung. Neben der eigentlichen datenbankbasierten Testverwaltung gehören zu diesem Modul auch Verwaltungskomponenten, die während der Bearbeitung der Tests die notwendigen Verzeichnisstrukturen auf dem WTCS-Server für die Messdaten und Begleitdokumente erzeugen, die Netzwerkfreigaben für den direkten Datenzugriff auf den aktuellen Test bereitstellen oder Ergebnisdaten-Dateien von Gewerken abholen. Ebenso steuert die Testverwaltung gemeinsam mit dem ausgewählten Test Sequencer die Datenaufzeichnung durch Kommandierung des Data Exporters.
Für WTCS stehen zwei Test Sequencer zur Verfügung, die für ein breites Anwendungsspektrum vorbereitet sind.
Der WTCS "Basic" Test Sequencer erlaubt die Zusammenstellung von sequentiellen Abläufen aus einem fest definierten Satz an Basisschritten in der Benutzeroberfläche des WTCS sowie die einfache und intuitive Ausführung dieser Abläufe. Gibt es nur einfache Anforderungen an Testsequenzen, ist der Basic Test Sequencer die passende Wahl.
Der WTCS "Advanced" Test Sequencer deckt dagegen auch sehr umfangreiche Anforderungen ab und besteht aus einer serverseitigen Ausführungskomponente und einer Bedienoberfläche für Konfiguration und Durchführung. Unter Nutzung von NI TestStand™ als Testausführungs-Engine können äußerst komplexe Sequenzen erstellt werden. Hierfür entwickeln erfahrene Anwender zunächst kurze Sequenzen in NI TestStand™ – sogenannte Methoden. Die Prüfstandsbediener stellen diese Methoden in einer Konfigurationsansicht der WTCS-Bedienoberfläche zusammen und nehmen Parametrisierungen vor. Dabei können die Abläufe verschachtelt werden oder auch wiederholende Prozeduren konfiguriert werden. Auf diese Weise lassen sich hochkomplexe Testabläufe prozesssicher, komfortabel und effizient erstellen.
